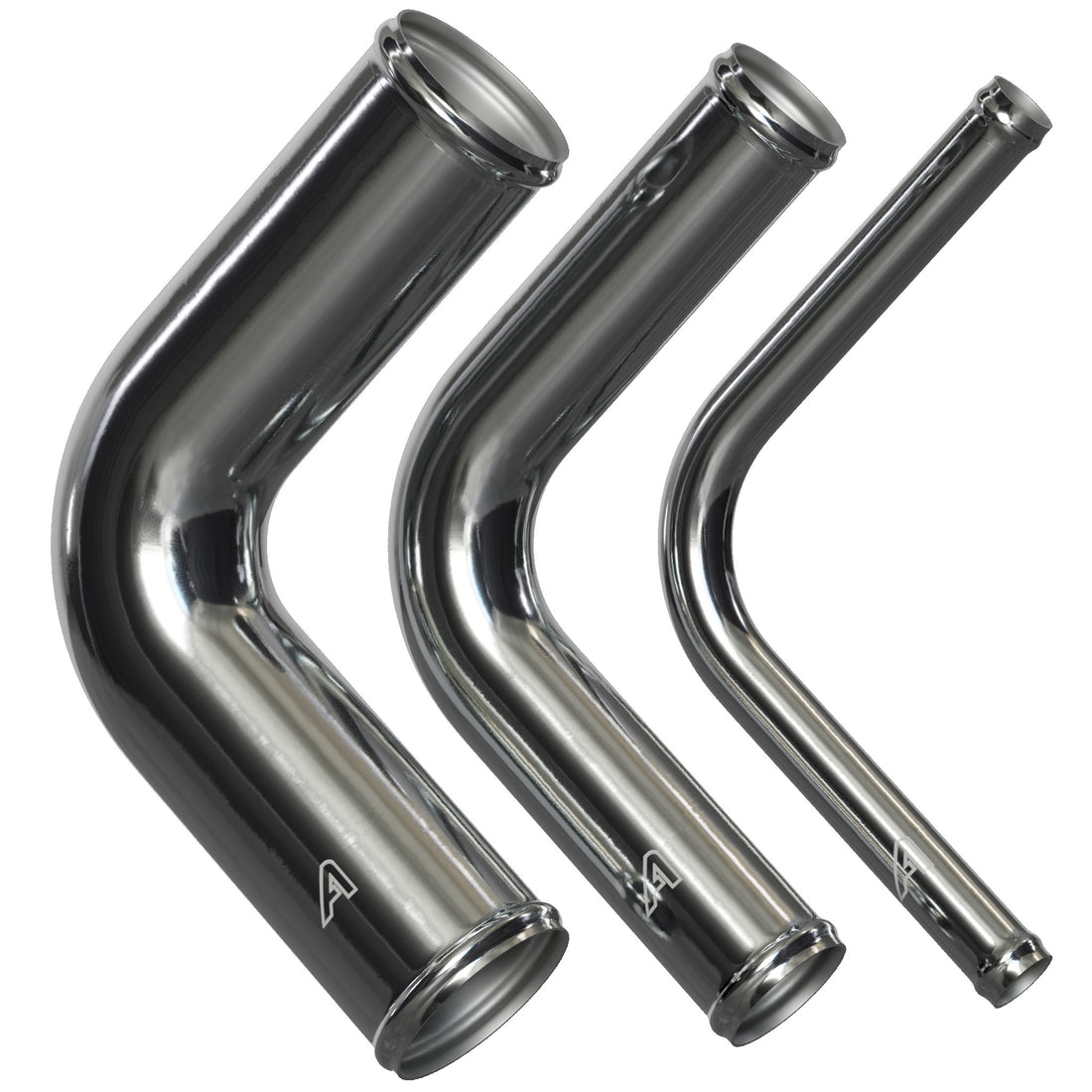

So ermitteln Sie den Mittellinienradius eines Schlauchs

Benötigte Werkzeuge:

• Ein flexibles Maßband oder ein Stück Schnur
• Ein Lineal oder eine Richtschnur
• Ein Taschenrechner (optional)

Schritte:

1. Bereiten Sie den Schlauch vor

   Legen Sie den Schlauch auf eine flache, ebene Fläche. Stellen Sie sicher, dass er keine Knicke oder Verdrehungen aufweist.

2. Identifizieren Sie die Biegung

   Suchen Sie die Biegung oder Kurve im Schlauch, an der Sie den Mittellinienradius messen möchten. Wenn der Schlauch gerade ist, entspricht der Mittellinienradius im Wesentlichen der Länge des Schlauchs selbst.

3. Messen Sie die Bogenlänge

   Messen Sie mit dem flexiblen Maßband oder der Schnur die Länge der Kurve (des Bogens) des Schlauchs vom Anfangspunkt der Biegung bis zum Endpunkt. Wenn Sie eine Schnur verwenden, markieren Sie die Anfangs- und Endpunkte auf der Schnur und messen Sie dann die Länge mit einem Lineal.

4. Bestimmen Sie den Schlauchdurchmesser

   Messen Sie den Außendurchmesser des Schlauchs mit einem Lineal oder Messschieber. Diese Messung ist wichtig, da der Mittellinienradius normalerweise von der Innenseite des Schlauchs aus definiert wird. Wenn Sie den Außendurchmesser messen, ziehen Sie die Wandstärke (falls bekannt) ab, um den Innendurchmesser zu ermitteln.

5. Berechnen Sie den Mittellinienradius

   Der Mittellinienradius wird mit der folgenden Formel berechnet:

    Centerline Radius = Diameter / 2 + Distance from Center to Outer Edge

   Wenn der Schlauch gleichmäßig gebogen ist, kann der Mittellinienradius häufig angenähert werden, indem man von der inneren Kurve bis zum Mittelpunkt des Bogens misst.

6. Mit einem Diagramm bestätigen (optional)

   Das Zeichnen eines einfachen Diagramms des Schlauchs mit der Biegung kann dabei helfen, Ihre Messungen zu visualisieren und zu bestätigen. Beschriften Sie den Mittellinienradius und den Durchmesser.

7. Notieren Sie Ihre Messungen

   Notieren Sie die Maße zur späteren Verwendung, insbesondere wenn Sie mit mehreren Schläuchen oder Biegungen arbeiten.

Beispiel:

Wenn Sie Folgendes gemessen haben:

• Außendurchmesser des Schlauches: 50 mm
• Wandstärke: 5 mm
• Bogenlänge: 100 mm

1. Innendurchmesser berechnen

    Inner Diameter = Outer Diameter - 2 × Wall Thickness = 50 mm - 2 × 5 mm = 40 mm

2. Mittellinienradius suchen

    Centerline Radius = Inner Diameter / 2 + Distance from Center to Outer Edge

   Wenn der Abstand von der Mitte bis zum äußeren Rand etwa 10 mm beträgt:

    Centerline Radius = 20 mm + 10 mm = 30 mm

Abschluss

Mit den richtigen Messungen lässt sich der Mittellinienradius eines Schlauchs ganz einfach ermitteln. Dieser Radius ist entscheidend für die ordnungsgemäße Installation und Leistung in Ihrer Anwendung. Überprüfen Sie Ihre Messungen immer doppelt auf Genauigkeit!

Wenn Sie sich über den Mittellinienradius unserer Schläuche nicht sicher sind, schauen Sie bitte in den Datenblättern auf unseren Produktseiten nach.
